установка для очистки и охлаждения семечек циклон

Предназначена для охлаждения семян (подсолнечник, соя и т.п.) и орехов (арахис, фундук и т.п.) и семечек после жарения, а также для их очистки от мелких сорных примесей, цветочной пленки и прочее.

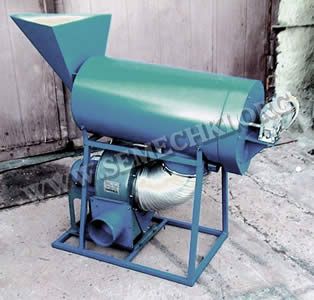

Установка для очистки и охлаждения семечек ЦИКЛОН

   Станок состоит из подставки, корпуса, очистительного барабана, подшипниковых опор, загрузочного бункера, разгрузочного кожуха с лотком, электропривода и вентилятора с подставкой.
   Подставка станка сварена из уголкового металлопроката и служит основанием для корпуса и электропривода. Подставка, кроме того, за счет регулируемых передних опор, задает необходимый угол наклона очистительному барабану.
   Корпус станка изготовлен из листового металлопроката и имеет в средней части боковой отвод для подсоединения всасывающего патрубка вентилятора. Торцы корпуса и отвода для жесткости фальцованы. К переднему торцу корпуса прикреплена подшипниковая опора очистительного барабана. На заднем торце корпуса закреплен разгрузочный кожух с отводящим лотком и опорой электропривода.
   Назначение обтюратора - направить воздушный поток внутрь очистительного барабана для провеивания и охлаждения сырья.
   Очистительный барабан собран на валу и может вращаться внутри корпуса стакана. Очистительный барабан состоит из приемного цилиндра с фланцем, предупреждающим выброс продукта из барабана, просеченного цилиндра и разгрузочного цилиндра. Барабан сцентрирован на валу с помощью крестовины (в передней части) и приводящего фланца с тремя пальцами (в задней части).
   Подшипниковая опора служит для обеспечения легкого, без заеданий, вращения барабана и его центровки внутри корпуса.
   Загрузочный бункер служит для подачи продукта внутрь вращающегося барабана станка при его загрузке. Бункер изготовлен из листового металлопроката и крепится к корпусу станка.
   Разгрузочный кожух с приваренной к нему опорой электропривода изготовлен из листового металлопроката, служит для предотвращения разбрасывания продукта при разгрузке станка и закреплен на заднем фланце корпуса станка.
   Электроприводом станка служит мотор-редуктор червячного типа с частотой вращения выходного вала 50 мин-1 , закреплённый на опоре.
   Вентилятор типа Ц14-46 № 2,5 служит для провеивания и охлаждения сырья.

Принцип работы станка заключается в следующем:
  • При включении электропривода станка и вентилятора загрязненные зерна продукта, поступая во вращающийся барабан, начинают активно пересыпаться, перемешиваться и тереться друг о друга и о барабан.
  • При этом легкие примеси, пыль и цветочная пленка стираются с поверхности зерна, измельчаются и, подхваченные потоком воздуха, выносятся через щели просеченного цилиндра очистительного барабана. Этим же потоком воздуха продукт охлаждается.
Технические характеристики
Производительность до 100 кг/час
Тип буратный, непрерывного деиствия
Электропитание 380 В, 3-х фазный
Установленная мощность 0,98 кВт
Масса станка 75 кг
Рабочая частота вращения 50 оборотов/мин
Привод станка мотор редуктор SITI (Италия)
Габаритные размеры 1500х650х1400 мм
